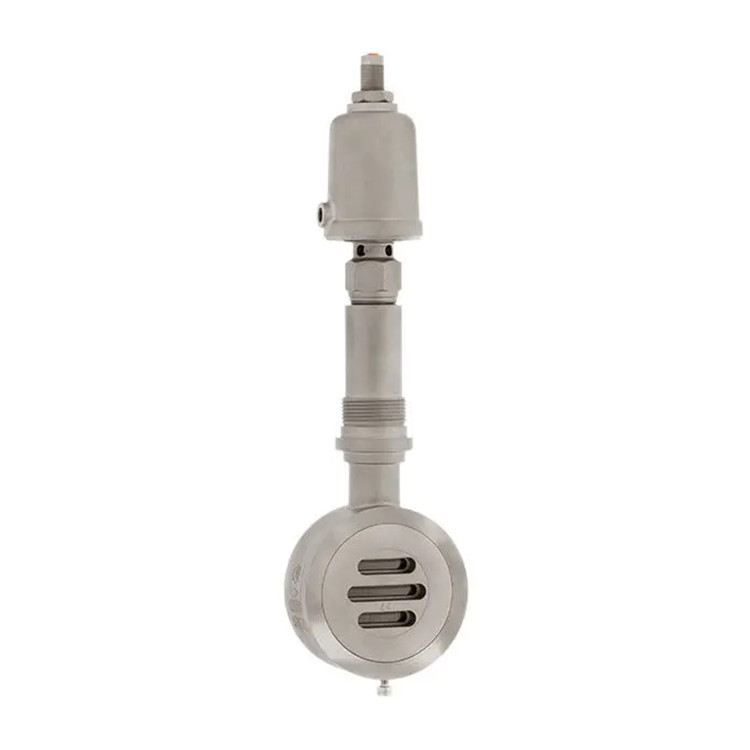

schubert&salzer滑动闸阀8040/050vb0000m-新宝gg

品　　牌：schubert&salzer

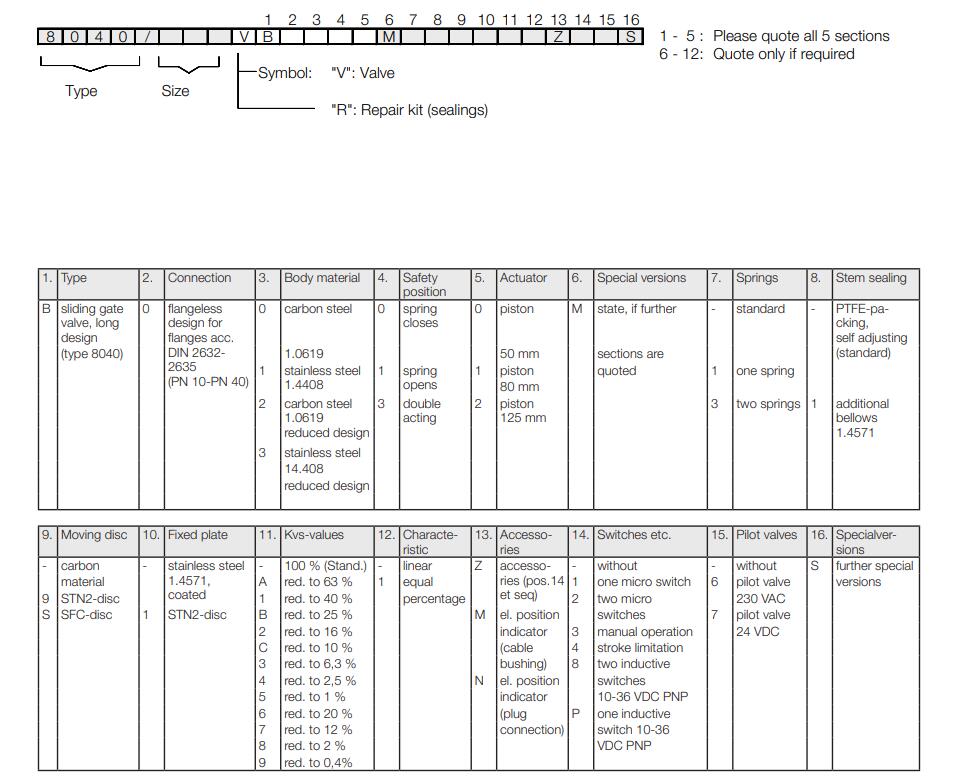

型　　号：8040/050vb0000m-1----z-6
技术资料：
阅读次数：38

滑动闸阀与活塞式执行器的组合，凭借其节省空间的设计，可形成紧凑的阀门与系统组件。这些坚固的执行器在我们的滑动闸阀系列中具有高性价比。8040型 – gs1长型滑动闸阀适用于化工行业、工艺工程及设备建造领域中中性与腐蚀性介质的通用场合。该滑动闸阀凭借其小行程设计，在实现较短切换时间的同时具备更高的切换能力。

用于工业应用的液态与气态介质截断用气动滑阀

节省空间的夹板式结构

轻量化设计（尤其在大尺寸型号）

低运行噪音

小型执行器即可控制高压差

短行程与低驱动力显著降低能耗

高kvs值

符合ta-luft 2021标准要求

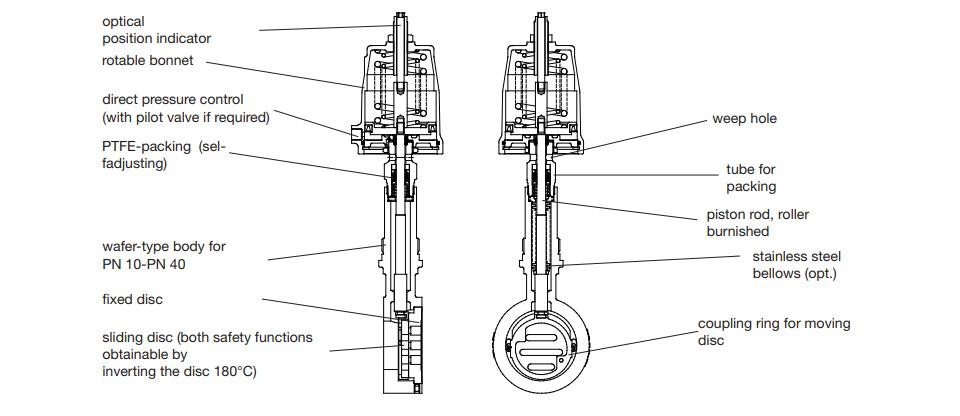

光学位置指示器可旋转阀盖

直接压力控制（可选配先导阀）

聚四氟乙烯填料（自调节）

pn 10-pn 40 压力等级用夹片式阀体

固定阀盘

滑动阀盘（通过旋转阀盘180 ℃可实现两种防护功能）

泄漏孔

填料管

滚压处理活塞杆

不锈钢波纹管（可选）

活动阀盘联轴环

金属波纹管

限位开关

先导阀

行程限制装置

产地	德国
产品类型	滑动闸阀，长型设计
连接	无法兰设计，适用于符合din 2632-2635标准的法兰（pn 10-pn 40）
阀体材料	碳钢
防护位置状态	弹簧关闭
执行机构	活塞式
阀杆密封	附加波纹管1.4571
公称尺寸	dn 50
公称压力	pn 40（符合din 2401标准）
金属阀盖介质温度
阀体1.0619	-10 至 350 ℃
阀体1.4581	-60 至 350 ℃
环境温度	-15 至 60 ℃（特殊型号-40 至 100 ℃）
法兰垫片（客户侧）	符合相应公称压力等级的din en 1514-1或ansi b16.21标准
max先导压力	10 bar
kvs值百分比	< 0.0001；< 0.0005；< 0.001
iec 60534-4	iv-s1；iv-s1；iv
en 12266-1	e；f；f
atex非电气标识	ii 2g ex h iic t6…t1 x gb；ii 2d ex h iiic 85 至 350 ℃ x db
密封件泄漏	iso fe - bh - cc3 - ssa0 - t (-40 ℃ / 350 ℃) - pn40 - iso 15848-1
