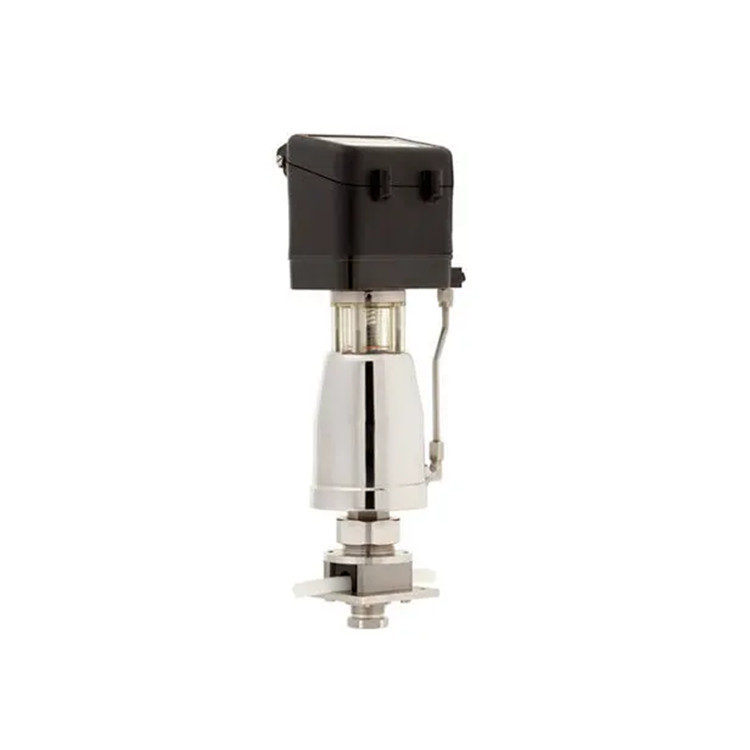

schubert&salzer夹管阀7077/014v91a2c1-新宝gg

品　　牌：schubert&salzer
型　　号：7077/014v91a2c1--3
技术资料：
阅读次数：31

相较于其他阀门设计，夹管阀中仅有较少部件与操作介质接触。其长效使用寿命、可靠性、防护性及抗腐蚀性与抗磨损性，结合顶置式数字定位器的高控制性能，造就了这款维护需求低、运行成本低廉的控制阀。夹管阀适用于化工、化妆品、环境技术、水处理、电镀及食品饮料生产领域的截止与控制。无缝管夹管阀满足高要求，为传统阀门设计提供了创新现代的替代方案。金属阀体夹管阀适用于清洁要求场景；其直通阀体结构在处理含杂质、磨蚀性及高粘度介质时尤具高作用。关闭介质流的方式，莫过于阀门不接触流体——这正是7077型夹管控制阀的工作原理。这款紧凑型夹管控制阀通过气动驱动装置，对无端管中的介质流进行节流或收缩控制。

坚固简洁的设计

处理受污染、磨蚀性及糊状介质，磨损小

准确控制

可靠的关闭功能

高密封性，低泄漏率

高流量系数(kv)值

维护检修简便

无流体偏转

高性能聚合物的弹性作为节流装置

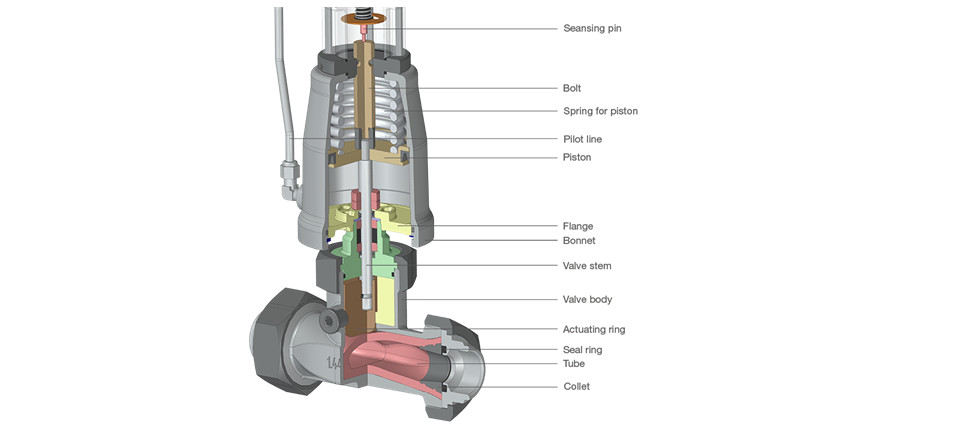

气动执行器通过特殊设计的压块压缩固定在阀体内的软管或插入的无端软管

执行器内的弹簧复位作用及工作流体本身的压力，夹管阀会移动至相应的防护位置或预设的阀门位置

限位开关

位置反馈

先导阀

产地	德国
公称尺寸	dn 14
管径（外径）	18 mm
3个可互换固定件	18 mm
行程调节	全行程17 mm（标准）4；5；6；7；9；11；13；15 mm（通过软件可调）
主体材质	不锈钢1.4301
工作压力	0 至 4 bar（取决于软管材质、肖氏硬度及壁厚）
软管类型	各类弹性体软管
肖氏硬度	≤ 65° a
先导压力	3 至 6 bar
先导接口螺纹	g 1/8"
流体温度	-30 至 170 ℃（取决于软管材质）
环境温度
数字定位器	-10 至 75 ℃
模拟定位器	-15 至 60 ℃
重量	4.4 kg

化工、化妆品、环境技术、水处理、电镀、食品饮料生产

酸、碱、海水、气体、蒸汽、液体
